Ứng dụng máy gõ cao su trong xử lý hợp chất cáp

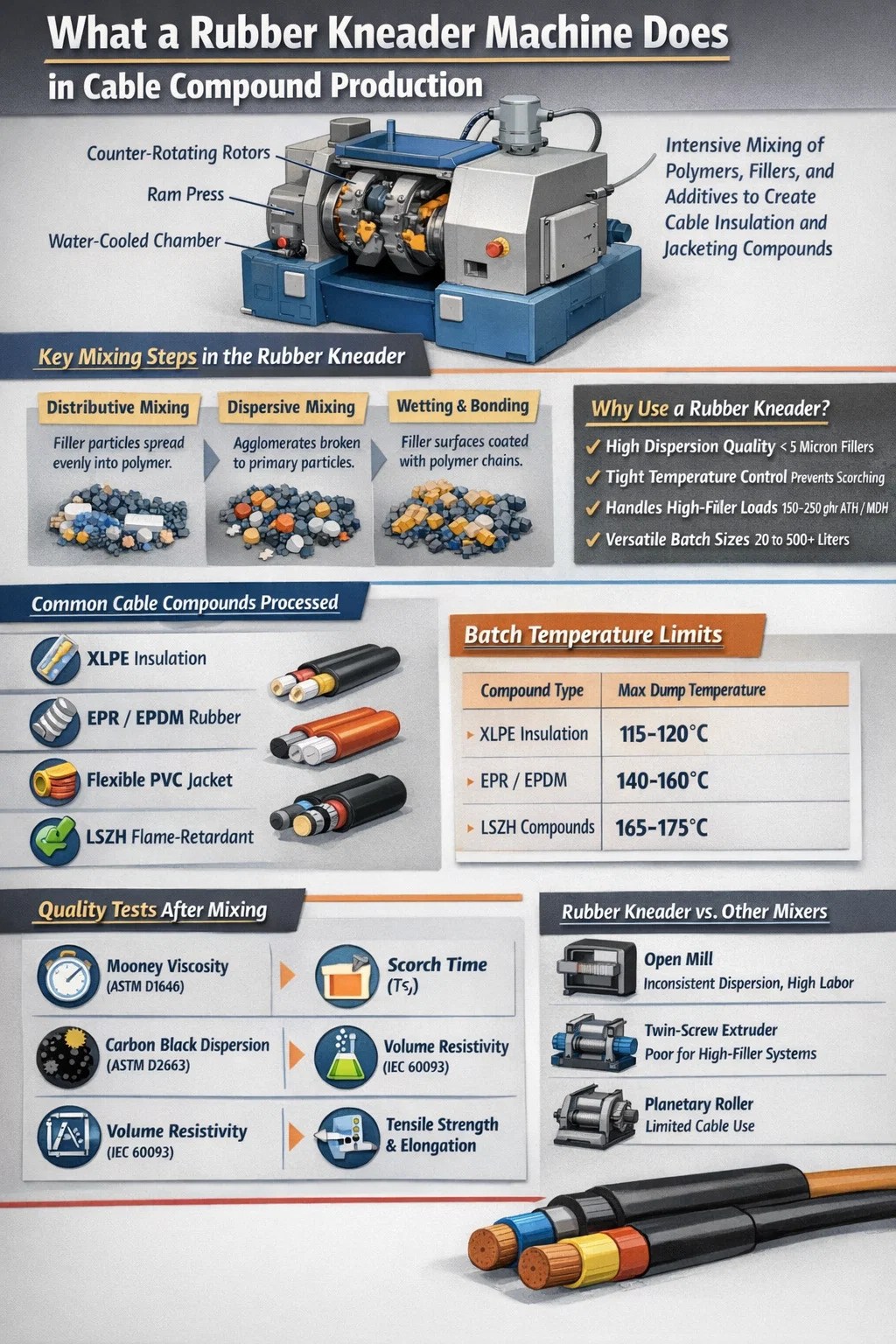

Thật là một Máy đánh bóng cao su Máy thực sự hoạt động trong sản xuất hợp chất cáp

Máy nhào cao su—còn gọi là máy trộn bên trong hoặc máy nhào phân tán—là thiết bị trộn lõi được sử dụng để biến vật liệu gốc cao su hoặc polyme thô thành các hợp chất cáp thành phẩm sẵn sàng để ép đùn. Trong sản xuất cáp, hợp chất phải đáp ứng các yêu cầu nghiêm ngặt về điện, cơ và nhiệt. Máy nhào trộn cao su đạt được điều này bằng cách áp dụng ứng suất cắt, nén và nhiệt cường độ cao để trộn các chất đàn hồi, chất độn, chất làm dẻo, chất chống oxy hóa, chất chống cháy và chất lưu hóa thành một khối đồng nhất, có thể xử lý được.

Câu trả lời trực tiếp: Máy nhào cao su là không thể thiếu trong quá trình xử lý hỗn hợp cáp vì không có công nghệ trộn mẻ nào khác mang lại sự kết hợp giống nhau giữa chất lượng phân tán, kiểm soát nhiệt và công suất thông lượng cho các hệ thống đàn hồi có độ nhớt cao. Máy trộn mở không thể phù hợp với môi trường trộn được kiểm soát và khép kín. Máy trộn liên tục trục vít đôi thiếu tính linh hoạt để sản xuất nhiều công thức, thời gian ngắn, điển hình của các cơ sở kết hợp cáp.

Các hợp chất cách điện và vỏ bọc cáp thường chứa 15 đến 30 thành phần riêng lẻ. Việc phân tán từng thành phần—đặc biệt là muội than, silica và chất độn chống cháy—phân tán đến mức hạt sơ cấp dưới 5 micron sẽ trực tiếp xác định liệu cáp thành phẩm có vượt qua được thử nghiệm độ bền điện môi, thử nghiệm lão hóa và tiêu chuẩn lan truyền ngọn lửa như IEC 60332 hoặc UL 1666. Hình dạng rôto của máy trộn cao su tạo ra năng lượng cơ học cần thiết để phá vỡ các chất kết tụ và làm ướt bề mặt chất độn bằng chuỗi polyme, một nhiệm vụ mà các phương pháp trộn đơn giản hơn đơn giản không thể thực hiện một cách nhất quán.

Các loại hợp chất cáp lõi được xử lý bằng máy đánh cao su

Các nhà sản xuất cáp làm việc với nhiều loại hợp chất đàn hồi và nhựa nhiệt dẻo-đàn hồi. Mỗi nơi đặt ra những yêu cầu khác nhau về thiết bị trộn và máy nhào cao su sẽ xử lý tất cả chúng một cách thường xuyên.

Hợp chất cách nhiệt gốc XLPE và PE

Hợp chất polyetylen liên kết ngang (XLPE) dành cho cáp điện trung thế và cao áp yêu cầu môi trường trộn cực kỳ sạch sẽ và quản lý nhiệt độ chính xác. Các chất liên kết ngang Peroxide bắt đầu phân hủy ở nhiệt độ trên 120°C, do đó, máy nhào cao su phải duy trì nhiệt độ mẻ dưới ngưỡng này trong quá trình kết hợp. Hệ thống máy trộn làm mát bằng nước hiện đại đạt được nhiệt độ bề mặt rôto ổn định trong phạm vi ±3°C, ngăn chặn tình trạng cháy xém sớm trong khi vẫn đạt được sự phân tán chất độn triệt để trong các mẻ từ 50 đến 500 lít.

Hợp chất cách nhiệt EPR và EPDM

Các hợp chất cao su ethylene-propylene (EPR) và monome ethylene-propylene-diene (EPDM) được sử dụng rộng rãi cho cáp trung thế (1 kV đến 35 kV) và cáp khai thác mỏ vì đặc tính điện tuyệt vời và khả năng kháng ozone của chúng. Các hợp chất này thường chứa 60 đến 100 phần trăm cao su (phr) đất sét nung hoặc silic đã qua xử lý, đòi hỏi tốc độ đầu rôto cao—thường là 40 đến 60 vòng/phút—và chu kỳ trộn kéo dài từ 8 đến 14 phút mỗi mẻ. Máy nhào bằng cao su có hệ số lấp đầy từ 0,65 đến 0,75 sẽ tối ưu hóa công việc cắt trên các hệ thống chất độn cao, cứng này.

Hợp chất PVC cho vỏ cáp linh hoạt

Mặc dù PVC là hợp chất vỏ cáp PVC dẻo, dẻo nhiệt có chứa 40 đến 80 phr chất hóa dẻo (thường là DINP hoặc DIDP) có tính lưu biến giống như cao su trong quá trình trộn và được hưởng lợi rất nhiều từ quá trình xử lý máy trộn bên trong. Máy nhào trộn cao su tạo gel cho nhựa PVC bằng chất làm dẻo nhanh chóng và đồng đều, hấp thụ chất ổn định, chất độn và chất màu trong một lần duy nhất. Điều này tạo ra một hợp chất đồng nhất có độ cứng Shore A nhất quán—thường từ 60 đến 80—rất quan trọng đối với các loại cáp phải vượt qua thử nghiệm uốn nguội ở −15°C hoặc thấp hơn.

Hợp chất cao su silicon cho cáp nhiệt độ cao

Cáp cao su silicon được xếp hạng để hoạt động liên tục ở nhiệt độ 150°C đến 200°C phục vụ các ứng dụng sưởi ấm ô tô, hàng không vũ trụ và công nghiệp. Kẹo cao su polydimethylsiloxane được kết hợp với silica bốc khói (thường từ 25 đến 45 phr) và các chất liên kết silane đòi hỏi thao tác trộn nhẹ nhàng nhưng kỹ lưỡng của máy nhào trộn cao su. Trộn quá nhiều silicone sẽ phá vỡ chuỗi polyme và làm giảm độ nhớt của hợp chất một cách không thể đảo ngược, do đó, máy nhào dùng cho silicone được lập trình với thời gian chu kỳ được kiểm soát chặt chẽ và tốc độ rôto thấp hơn từ 15 đến 30 vòng/phút.

Hợp chất chống cháy (FR) và Hợp chất không halogen ít khói (LSZH)

Hợp chất cáp LSZH—bắt buộc trong lắp đặt đường sắt, tàu điện ngầm, đóng tàu và công trình công cộng theo các tiêu chuẩn như EN 50399 và IEC 60332-3—chứa 150 đến 250 phr chất chống cháy khoáng như nhôm trihydrat (ATH) hoặc magie hydroxit (MDH). Những tải chất độn cực cao này đẩy các giới hạn của bất kỳ thiết bị trộn nào. Máy nhào trộn cao su thực sự là máy trộn mẻ duy nhất có khả năng kết hợp các mức chất độn này vào ma trận đàn hồi EVA, EBA hoặc polyolefin trong khi vẫn duy trì tính lưu biến của hợp chất ở mức chấp nhận được. Các thiết kế rô-to có dạng hình học tiếp tuyến hoặc ăn khớp được chọn riêng cho ứng dụng này, với thời gian chu kỳ từ 10 đến 18 phút và nhiệt độ mẻ được giữ cẩn thận dưới 170°C để ngăn ngừa tình trạng mất nước ATH.

Cách Máy Kneader Cao Su Xử Lý Công Thức Cáp Chất Độn Cao

Thách thức kỹ thuật lớn nhất trong quá trình xử lý hỗn hợp cáp là kết hợp khối lượng lớn chất độn rắn—đen cacbon cho các lớp bán dẫn, ATH/MDH cho chất chống cháy, đất sét để cách điện EPR—mà không tạo ra các chất kết tụ phân tán kém hoặc làm suy giảm nền polyme. Máy nhào cao su giải quyết vấn đề này thông qua ba cơ chế tuần tự:

1. Trộn phân phối: Các rôto quay ngược chiều phân chia và kết hợp lại vật liệu trộn nhiều lần, trải đều các hạt độn trong toàn bộ khối polyme. Điều này xảy ra chủ yếu trong 2 đến 4 phút đầu tiên của chu trình trộn khi chất độn vẫn còn kết tụ.
2. Trộn phân tán: Khi tốc độ rôto tăng lên hoặc áp suất ép giảm vật liệu vào khe hở rôto, ứng suất cắt vượt quá cường độ kết dính của các chất kết tụ phụ làm chúng vỡ ra. Đây là giai đoạn quan trọng để đạt được sự phân tán cấp điện môi trong các hợp chất cách điện.
3. Làm ướt và hóa học bề mặt: Việc trộn tiếp tục đẩy các chuỗi polymer lên các bề mặt chất độn mới lộ ra, ổn định sự phân tán và ngăn ngừa sự tái kết tụ trong quá trình xử lý tiếp theo. Các chất ghép được thêm vào trong quá trình trộn chất độn liên kết hóa học với polyme, cải thiện vĩnh viễn hiệu suất cơ và điện của hợp chất.

Đối với hợp chất LSZH điển hình chứa 200 phr MDH trong ma trận EBA, máy trộn cao su phải cung cấp năng lượng trộn cụ thể từ 0,10 đến 0,18 kWh/kg để đạt được độ phân tán mục tiêu. Hệ thống điều khiển máy nhào hiện đại theo dõi năng lượng đầu vào theo thời gian thực và sử dụng năng lượng đó làm tiêu chí điểm cuối chính—đáng tin cậy hơn nhiều so với chỉ tính thời gian.

Kiểm soát nhiệt độ trong hoạt động của máy đánh cao su cho hợp chất cáp

Nhiệt độ là thông số thường gây ra lỗi kết hợp cáp nhất. Quá thấp và chất độn không phân tán; quá cao sẽ gây cháy sém, phân hủy polyme hoặc mất nước của chất độn sẽ phá hủy mẻ trộn. Hệ thống quản lý nhiệt độ của máy nhào cao su phải xử lý cả nhiệt sinh ra do hoạt động cơ học và nhiệt phải loại bỏ để bảo vệ các thành phần nhạy cảm.

Các máy nhào trộn cao su hiện đại đạt được các cửa sổ nhiệt độ chặt chẽ này thông qua việc kiểm soát nhiệt độ đa vùng: thành buồng trộn, trục rôto và thanh truyền động được kiểm soát nhiệt độ độc lập bằng cách sử dụng nước hoặc dầu tuần hoàn. Cặp nhiệt điện hồng ngoại hoặc tiếp xúc được đặt tại nhiều điểm trong buồng cung cấp cho PLC dữ liệu thời gian thực để tự động điều chỉnh tốc độ dòng làm mát hoặc tốc độ rôto.

Lựa chọn hình học rôto để trộn hỗn hợp cáp

Rôto là trái tim của bất kỳ máy nhào cao su nào và việc lựa chọn hình dạng rôto ảnh hưởng sâu sắc đến chất lượng hỗn hợp trong các ứng dụng cáp. Ba họ rôto chính được sử dụng:

Rotor tiếp tuyến (Không ăn khớp)

Các rôto tiếp tuyến quay theo hướng ngược nhau mà các cánh rôto không đi qua khối quét của nhau. Cấu hình này cung cấp thể tích tự do lớn hơn—hệ số lấp đầy lên tới 0,80—và xử lý các hợp chất có độ độn cao, rất cứng mà không có mô-men xoắn cực đại quá mức. Đối với các hợp chất LSZH có chất độn khoáng 200 phr, rôto tiếp tuyến thường được ưu tiên hơn. Các thiết kế tiếp tuyến 2 cánh và 4 cánh cổ điển vẫn là tiêu chuẩn trong các nhà máy cáp trên toàn thế giới, với hình dạng 4 cánh giúp kết hợp các chất độn dạng bột nhanh hơn.

Rôto xen kẽ

Các rôto ăn khớp nhau đi qua vùng của nhau, tạo ra khe hở rôto chặt hơn nhiều và tạo ra ứng suất cắt cao hơn. Điều này làm cho chúng trở nên lý tưởng cho các nhiệm vụ trộn phân tán—phá vỡ các chất kết tụ cacbon đen trong các hợp chất cáp bán dẫn, chẳng hạn như khi việc đạt được bề mặt nhẵn, không có khoảng trống trên lớp ép đùn là điều cần thiết để đạt được hiệu suất cáp điện áp cao. Các rôto ăn khớp cũng có xu hướng chạy mát hơn vì chúng trao đổi vật liệu giữa các rôto hiệu quả hơn, cải thiện khả năng truyền nhiệt. Tuy nhiên, chúng ít phù hợp hơn với công thức LSZH chất độn siêu cao do hạn chế về mô-men xoắn.

PES (Polyethylene Silicone) và Cấu hình rôto chuyên dụng

Để xử lý hỗn hợp cáp silicon, các cấu hình rô-to cắt thấp chuyên dụng có khe hở lớn hơn sẽ ngăn chặn sự xuống cấp cơ học của kẹo cao su silicon. Một số nhà sản xuất cung cấp hệ thống rôto mô-đun cho phép cấu hình lại một bộ trộn cao su duy nhất giữa các loại rôto khi hỗn hợp sản phẩm thay đổi—một lợi thế vận hành đáng kể trong các nhà máy cáp sản xuất nhiều họ hỗn hợp trên cùng một thiết bị.

Thiết kế chu trình trộn và các thông số quy trình cho hợp chất cáp

Chu trình trộn hỗn hợp cáp trong máy nhào cao su không phải là thao tác "thêm mọi thứ và trộn" đơn giản. Trình tự và thời gian bổ sung thành phần trực tiếp quyết định chất lượng phân tán và độ an toàn cháy xém. Một chu trình được thiết kế tốt cho hợp chất cách điện EPR trung áp thường tuân theo cấu trúc sau:

1. Giai đoạn 1 – Làm chủ polyme (0–2 phút): Các kiện EPR hoặc EPDM được tải và ram được hạ xuống. Rotor chạy ở tốc độ 30–40 vòng/phút để làm mềm và phá vỡ polyme, làm giảm độ nhớt ban đầu và chuẩn bị nền để tiếp nhận chất độn. Nhiệt độ mẻ thường đạt 80–100°C.
2. Giai đoạn 2 – Kết hợp chất làm đầy (2–7 phút): Đất sét nung, silica và muội than (đối với loại bán dẫn) được thêm dần dần hoặc tất cả cùng một lúc tùy thuộc vào khối lượng chất độn. Áp suất của Ram được tăng lên 3–5 bar để ép chất độn vào polyme đã được làm mềm. Tốc độ rôto có thể tăng lên 50–60 vòng/phút trong giai đoạn này. Nhiệt độ tăng lên 120–140°C do ma sát.
3. Giai đoạn 3 – Bổ sung dầu và chất làm dẻo (7–9 phút): Dầu parafinic hoặc naphthenic và chất làm dẻo được bơm qua hệ thống định lượng chất lỏng. Điều này làm giảm độ nhớt của hợp chất và phân phối các chất phụ gia trong suốt nền polyme phụ.
4. Giai đoạn 4 - Quét làm mát (9–11 phút): Tốc độ rôto giảm, lưu lượng nước làm mát được tối đa hóa và nhiệt độ mẻ được đưa xuống dưới 110°C trước khi thêm chất bảo dưỡng.
5. Giai đoạn 5 – Bổ sung chữa bệnh và đồng nhất hóa cuối cùng (11–14 phút): Các hệ thống xử lý bằng lưu huỳnh hoặc peroxide, chất xúc tiến và chất chống oxy hóa được thêm vào và trộn vào. Điểm cuối được xác định bằng năng lượng đầu vào cụ thể đạt đến giá trị mục tiêu, thường là 0,12–0,16 kWh/kg đối với loại hợp chất này. Sau đó, mẻ được đổ xuống máy nghiền xả hoặc băng tải bên dưới.

Phương pháp tiếp cận theo giai đoạn này ngăn ngừa cháy xém, đảm bảo phân phối đồng đều mọi thành phần và tạo ra hợp chất có độ nhớt Mooney (ML 1 4 ở 100°C) nhất quán trong phạm vi ±3 đơn vị thông số kỹ thuật Mooney—mức độ nhất quán theo từng mẻ mà việc trộn ở nhà máy mở không thể đạt được.

Các thông số kiểm soát chất lượng được đo sau khi xử lý máy đánh cao su

Mỗi lô rời khỏi máy nhào cao su phải được xác nhận trước khi chuyển sang ép đùn. Kiểm soát chất lượng hợp chất cáp bao gồm cả thử nghiệm lưu biến và điện.

• Độ nhớt Mooney (ASTM D1646): Đo hành vi dòng chảy hỗn hợp. Độ nhớt ngoài thông số kỹ thuật gây ra sự mất ổn định kích thước đùn. Cửa sổ thông số kỹ thuật điển hình: ±5 đơn vị Mooney xung quanh giá trị mục tiêu.
• Thời gian cháy (Ts2, ASTM D2084): Xác nhận rằng không xảy ra hiện tượng lưu hóa sớm trong quá trình trộn bằng máy trộn. Đối với các hợp chất EPR, Ts2 thường phải vượt quá 8 phút ở 135°C để cho phép xử lý ép đùn an toàn.
• Điện trở suất khối (IEC 60093): Đối với hợp chất cách nhiệt, điện trở suất thể tích phải vượt quá 10¹³ Ω·cm ở nhiệt độ phòng. Đối với các hợp chất bán dẫn, nó phải nằm trong khoảng 1–500 Ω·cm. Chất lượng phân tán từ máy nhào là biến số chủ yếu kiểm soát giá trị này.
• Phân tán màu đen carbon (ASTM D2663): Kính hiển vi quang học hoặc kính hiển vi điện tử quét của các mẫu vi phẫu có tỷ lệ phân tán theo thang điểm 1–5. Cấp 4 hoặc tốt hơn (ít hơn 5% chất kết tụ không phân tán trên 10 μm) thường được yêu cầu đối với cách điện cáp trung thế.
• Mật độ và nội dung phụ: Xác nhận rằng chất độn đã được kết hợp hoàn toàn trong quá trình trộn của máy nhào. Độ lệch mật độ đáng kể so với thông số kỹ thuật cho thấy việc trộn không đầy đủ hoặc lỗi nạp thành phần.
• Độ bền kéo và độ giãn dài khi đứt (IEC 60811-1): Đo trên các tấm thử nghiệm đã được xử lý. Giá trị độ bền kéo nhỏ cho thấy tương tác polyme-chất độn kém do sự phân tán của máy nhào không đủ.

Lựa chọn quy mô và công suất máy Kneader cao su cho các nhà máy cáp

Máy nhào cao su để xử lý hỗn hợp cáp có nhiều loại công suất khác nhau, từ các loại máy thí nghiệm có dung tích 0,5 lít đến các máy sản xuất có dung tích từ 650 lít trở lên. Việc chọn kích thước máy phù hợp đòi hỏi phải cân bằng kích thước lô, thời gian chu kỳ, tốc độ tiêu thụ dây chuyền ép đùn hạ lưu và chiến lược quản lý hàng tồn kho.

Một nhà máy cáp vận hành hai máy đùn 90mm cho cáp EPR trung thế với công suất kết hợp 600 kg/giờ sẽ cần khoảng 10 mẻ mỗi giờ từ máy nhào 75 lít sản xuất mẻ 60 kg mỗi chu kỳ 6 phút hoặc 3 mẻ mỗi giờ từ máy trộn 200 lít sản xuất mẻ 130 kg mỗi chu kỳ 10 phút. Máy nhào trộn lớn hơn thường đạt hiệu quả sử dụng năng lượng trên mỗi kg hỗn hợp nhưng máy nhỏ hơn mang lại khả năng chuyển đổi công thức nhanh hơn cho các nhà máy có nhiều sản phẩm đa dạng.

Tự động hóa và điều khiển quy trình trong hệ thống máy đánh cao su hiện đại

Máy nhào trộn cao su ngày nay đã khác xa so với máy trộn mẻ điều khiển bằng tay cách đây hai thập kỷ. Dây chuyền nhào trộn hoàn toàn tự động để sản xuất hỗn hợp cáp tích hợp nhiều lớp điều khiển và quản lý dữ liệu giúp trực tiếp cải thiện tính nhất quán của hỗn hợp và giảm lãng phí.

Hệ thống định lượng thành phần trọng lượng

Phễu cân tự động và bơm định lượng chất lỏng cung cấp cho máy nhào trộn cao su từng nguyên liệu trong phạm vi ±0,1% trọng lượng mục tiêu. Điều này giúp loại bỏ nguồn biến động lớn nhất theo từng đợt trong hoạt động trộn thủ công. Đối với các hợp chất cáp trong đó tải cacbon đen phải được giữ ở mức ±0,5 phr để duy trì điện trở suất ổn định trong lớp bán dẫn thì độ chính xác này không phải là tùy chọn—mà nó rất cần thiết.

Kiểm soát điểm cuối trộn dựa trên năng lượng

Thay vì chạy từng mẻ trong một thời gian cố định, hệ thống điều khiển máy nhào hiện đại tính toán năng lượng riêng tích lũy (kWh/kg) theo thời gian thực và đổ mẻ khi đạt đến năng lượng mục tiêu—bất kể việc đó mất 10 phút hay 14 phút trong một ngày nhất định. Cách tiếp cận này tự động bù đắp cho nhiệt độ môi trường xung quanh, sự thay đổi độ nhớt của nguyên liệu thô và độ mòn của rôto, mang lại sự phân tán ổn định hơn so với việc chỉ kiểm soát dựa trên thời gian. Các nghiên cứu trong môi trường công nghiệp đã chỉ ra rằng việc kiểm soát điểm cuối năng lượng làm giảm độ nhớt chênh lệch của Mooney từ 30–50% so với các chu kỳ trộn theo thời gian cố định.

Quản lý công thức và truy xuất nguồn gốc

Hệ thống SCADA hoặc MES tích hợp lưu trữ hàng trăm công thức hỗn hợp và ghi lại tất cả các thông số quy trình—cấu hình nhiệt độ, tốc độ rôto, năng lượng đầu vào, nhiệt độ đổ, trọng lượng mẻ—cho mỗi mẻ được sản xuất. Việc truy xuất nguồn gốc lô này là bắt buộc đối với các nhà sản xuất cáp cung cấp cáp điện cấp tiện ích, trong đó các phòng thử nghiệm yêu cầu tài liệu quy trình hoàn chỉnh cùng với các báo cáo thử nghiệm cáp đã hoàn thành.

Tích hợp tách bụi và khói

Bụi cacbon đen, MDH, ATH và bụi silic tiềm ẩn nguy cơ cháy nổ và sức khỏe nghề nghiệp nghiêm trọng. Việc lắp đặt máy trộn cao su để xử lý hỗn hợp cáp tích hợp tính năng hút chân không trên đầu ram, thu gom bụi ở cấp độ phễu và hệ thống thông gió trong buồng để giữ chất lượng không khí tại nơi làm việc trong giới hạn phơi nhiễm cho phép. Đây là khu vực mà bản chất khép kín của máy nhào đã mang lại lợi thế so với việc trộn máy nghiền mở xét từ góc độ ngăn chặn bụi.

Các vấn đề xử lý thường gặp trong quá trình trộn máy trộn hỗn hợp cáp và cách giải quyết chúng

Ngay cả với thiết bị được bảo trì tốt và bộ điều khiển tự động, quá trình nhào trộn cao su của các hợp chất cáp vẫn gặp phải các vấn đề tái diễn. Hiểu được nguyên nhân gốc rễ cho phép các kỹ sư xử lý giải quyết chúng một cách có hệ thống.

Thiêu đốt trong quá trình trộn

Lưu hóa sớm bên trong máy nhào là lỗi trộn tốn kém nhất—toàn bộ mẻ hợp chất phải được loại bỏ và buồng trộn được làm sạch, làm mất cả nguyên liệu và thời gian sản xuất. Sự cháy thường xảy ra do việc bổ sung chất chữa bệnh bị trì hoãn (chất chữa bệnh được thêm vào khi hợp chất quá nóng), lỗi hệ thống làm mát hoặc tốc độ rôto quá cao trong giai đoạn kết hợp chữa bệnh. Phòng ngừa: thực thi kiểm soát cổng nhiệt độ nghiêm ngặt (nhiệt độ đổ của masterbatch dưới 100°C trước khi thêm chất xử lý), xác minh nhiệt độ nước làm mát và tốc độ dòng chảy khi bắt đầu ca và kiểm tra hiệu chuẩn cảm biến nhiệt độ của máy nhào cao su hàng quý.

Sự phân tán cacbon đen kém trong các hợp chất bán dẫn

Các lớp cáp bán dẫn phải có lớp cacbon đen mịn, phân tán tốt để tránh tập trung ứng suất điện tại màn chắn dây dẫn hoặc giao diện màn chắn cách điện, có thể gây hỏng cáp sớm dưới điện áp cao. Độ phân tán kém trong máy nhào là do năng lượng đầu vào không đủ, hệ số lấp đầy không chính xác hoặc sử dụng loại muội than có cấu trúc quá cao (độ hấp thụ DBP cao). Các giải pháp bao gồm tăng năng lượng đầu vào cụ thể, xác minh hệ số lấp đầy nằm trong khoảng 0,65–0,75 và đánh giá loại muội than có cấu trúc thấp hơn nếu độ phân tán vẫn không đủ.

Độ nhớt hàng loạt không nhất quán

Sự thay đổi độ nhớt Mooney theo từng đợt trên ±5 đơn vị gây ra sự mất ổn định khi ép đùn—sự thay đổi kích thước trong lớp cách điện của cáp, khuyết tật bề mặt da cá mập hoặc dao động áp suất khuôn. Nguyên nhân cốt lõi bao gồm sự thay đổi độ nhớt của nguyên liệu thô (cao su tự nhiên và số Mooney EPDM khác nhau giữa các lô kiện), khả năng hấp thụ dầu không hoàn toàn hoặc độ mòn rôto làm tăng khe hở hiệu quả theo thời gian. Giải quyết bằng cách thắt chặt các giới hạn kiểm tra nguyên liệu đầu vào, xác minh hiệu chuẩn bơm định lượng dầu và lập kế hoạch đo độ mòn rôto nhào cao su sau mỗi 3.000 giờ hoạt động.

Chất độn kết tụ còn sót lại khi trộn trong hợp chất LSZH

Với chất độn khoáng 200 phr, các hạt ATH hoặc MDH có thể tạo thành các chất kết tụ gắn kết chống lại sự phân tán, đặc biệt nếu chất độn đã hấp thụ độ ẩm. Sấy khô trước ATH hoặc MDH ở 80°C trong 4–8 giờ trước khi đưa vào máy nhào làm giảm sự hình thành chất kết tụ và có thể cải thiện điện trở suất thể tích của hợp chất LSZH thành phẩm lên một bậc độ lớn. Ngoài ra, việc tăng áp suất nén trong quá trình kết hợp chất độn—từ 3 bar lên 5–6 bar—làm tăng ứng suất cắt nén trên các chất kết tụ và tăng tốc độ phân tán.

Hiệu quả năng lượng và cân nhắc về môi trường trong hoạt động của máy đánh cao su

Máy nhào cao su là thiết bị tiêu tốn nhiều năng lượng. Một máy trộn 250 lít với động cơ truyền động chính 500 kW có thể tiêu thụ 0,12–0,20 kWh năng lượng điện cho mỗi kg hợp chất được tạo ra, tùy thuộc vào độ nhớt của hợp chất và thời gian chu kỳ. Đối với một cơ sở tổ hợp cáp sản xuất 5.000 tấn mỗi năm, con số này tương đương với 600.000 đến 1.000.000 kWh mỗi năm—một chi phí điện và lượng khí thải carbon đáng kể.

Một số chiến lược giảm mức tiêu thụ năng lượng của máy nhào mà không ảnh hưởng đến chất lượng hỗn hợp:

• Động cơ truyền động biến tốc (VSD): Thay thế các bộ truyền động chính tốc độ cố định bằng hệ thống VSD cho phép tốc độ rôto đi theo đường cong quy trình một cách chính xác. Việc trang bị thêm VSD thường giảm mức tiêu thụ điện của máy trộn từ 15–25%.
• Hệ số lấp đầy được tối ưu hóa: Chạy dưới hệ số lấp đầy 0,60 sẽ gây lãng phí năng lượng vì vật liệu trượt quanh rôto mà không tạo ra lực cắt hiệu quả. Tối ưu hóa trọng lượng mẻ trong phạm vi 0,70–0,75 giúp giảm năng lượng trên mỗi kg hỗn hợp từ 10–15%.
• Thu hồi nhiệt từ nước làm mát: Nước làm mát rời khỏi buồng nhào ở nhiệt độ 40–60°C mang theo năng lượng nhiệt đáng kể có thể được phục hồi thông qua bộ trao đổi nhiệt để làm ấm trước khu vực bảo quản nguyên liệu hoặc cung cấp sưởi ấm không gian trong những tháng mùa đông.
• Loại bỏ việc nghiền lại masterbatch không cần thiết: Một số quy trình kết hợp cáp bao gồm bước nghiền lại máy nghiền mở riêng biệt sau máy nhào. Kỹ thuật chu trình trộn để loại bỏ bước này—bằng cách đạt được độ phân tán mục tiêu chỉ trong máy nhào—loại bỏ cả mức tiêu thụ năng lượng và chi phí nhân công.

Từ quan điểm phát thải, các hợp chất cáp có chứa chất chống cháy halogen sẽ giải phóng khói trong quá trình trộn ở nhiệt độ cao. Quá trình xử lý hợp chất LSZH không gây ra vấn đề này và sự phát triển của cáp LSZH trong các dự án cơ sở hạ tầng trên toàn thế giới đang làm giảm dần khối lượng hợp chất halogen hóa được xử lý thông qua thiết bị nhào trộn cao su trên toàn cầu.

Yêu cầu bảo trì đối với máy gõ cao su trong dịch vụ ghép cáp

Quá trình xử lý hỗn hợp cáp đặc biệt đòi hỏi khắt khe đối với các bộ phận cơ khí của máy nhào cao su do tính chất mài mòn của chất độn khoáng, yêu cầu áp suất lấp đầy cao và lịch trình vận hành liên tục điển hình của sản xuất cáp. Một chương trình bảo trì có cấu trúc là điều cần thiết để ngăn chặn thời gian ngừng hoạt động ngoài dự kiến.

• Đo khe hở đầu rôto: Sau mỗi 1.000–1.500 giờ hoạt động hoặc bất cứ khi nào chất lượng phân tán bắt đầu giảm, hãy đo khe hở giữa đầu rôto và thành buồng. Khoảng hở mới điển hình là 1–3 mm; khe hở vượt quá 6–8 mm cho thấy độ mòn của rôto cần được chế tạo lại hoặc thay thế. Rôto bị mòn làm giảm cường độ cắt và làm giảm chất lượng phân tán có thể dự đoán được.
• Kiểm tra con dấu Ram: Các vòng đệm Ram ngăn không cho hợp chất thoát ra khỏi buồng trộn dưới áp suất ram. Lỗi phốt gây ra sự nhiễm bẩn hợp chất của hệ thống thủy lực và các mối nguy hiểm tiềm ẩn về an toàn. Kiểm tra phớt 500 giờ một lần; thay thế theo lịch trình theo thời gian cứ sau 2.000–3.000 giờ bất kể tình trạng rõ ràng.
• Vệ sinh mạch làm mát: Cặn khoáng và cặn sinh học trong mạch nước làm mát làm giảm hiệu suất truyền nhiệt, khiến nhiệt độ mẻ tăng lên. Rửa sạch và làm sạch cặn bám trong hệ thống làm mát 6 tháng một lần, đồng thời xử lý nước làm mát bằng chất diệt khuẩn và chất ức chế cáu cặn liên tục.
• Phớt cửa xả và cơ chế khóa: Cửa thả ở đáy buồng trộn phải bịt kín hoàn toàn trong quá trình trộn để duy trì áp suất ram và tránh rò rỉ hợp chất. Kiểm tra chốt khóa và vòng đệm 200 giờ một lần trong dịch vụ LSZH chất độn cao.
• Phân tích dầu hộp số: Gửi mẫu dầu bôi trơn hộp số để phân tích trong phòng thí nghiệm cứ sau 1.000 giờ. Số lượng hạt sắt hoặc đồng tăng cao cho thấy ổ trục hoặc bánh răng bị mòn và cho phép can thiệp trước khi hộp số bị hỏng nghiêm trọng—điều này có thể khiến một máy nhào lớn không hoạt động trong 4–8 tuần trong khi mua các bộ phận.

Các nhà máy ghép cáp thường dành 3–5% giá mua máy nhào cao su hàng năm cho việc bảo trì theo kế hoạch , với phần lớn chi phí này là do tân trang lại rôto (bề mặt mài mòn cứng bằng cacbua vonfram hoặc lớp phủ tương tự) và thay thế vòng đệm.

So sánh Máy trộn cao su với các công nghệ trộn thay thế dành cho hợp chất cáp

Các nhà sản xuất hỗn hợp cáp đôi khi đánh giá các lựa chọn thay thế cho máy nhào cao su. Hiểu được các giải pháp thay thế thành công ở đâu và thiếu sót ở đâu sẽ làm rõ lý do tại sao máy nhào vẫn chiếm ưu thế trong ứng dụng này.

Kết luận thực tế từ sự so sánh này: trong sản xuất hỗn hợp cáp, máy nhào cao su được kết hợp với tấm cán mở phía sau cho 80–90% kịch bản sản xuất. Máy nhào cung cấp khả năng phân tán vượt trội; nhà máy mở cung cấp dạng tấm theo yêu cầu của hệ thống cấp liệu máy đùn. Đây là những công nghệ bổ sung, không phải là công nghệ cạnh tranh.

Xu hướng định hình việc sử dụng máy trộn cao su trong xử lý hợp chất cáp

Một số xu hướng cấp ngành đang ảnh hưởng đến cách các nhà sản xuất cáp chỉ định, vận hành và tối ưu hóa thiết bị nhào cao su hiện nay và trong tương lai gần.

Tăng trưởng nhu cầu cáp LSZH

Các quy định về xây dựng ở Châu Âu, Trung Đông và Châu Á - Thái Bình Dương đang dần bắt buộc sử dụng cáp LSZH trong cơ sở hạ tầng công cộng. Thị trường cáp LSZH toàn cầu đang mở rộng với tốc độ 7–10% hàng năm ở một số khu vực. Đối với các nhà sản xuất máy nhào cao su, điều này có nghĩa là nhu cầu ngày càng tăng đối với các máy mô-men xoắn cao có khả năng xử lý các hợp chất độn khoáng 200 phr—một ứng dụng đòi hỏi kỹ thuật cao nhằm ưu tiên các thiết bị cao cấp, được thiết kế theo mục đích hơn là các thiết bị thay thế chi phí thấp.

Hợp chất cáp xe điện

Cáp sạc EV và cáp bộ dây điện cao áp của xe yêu cầu các hợp chất kết hợp độ linh hoạt cao (để uốn cong nhiều lần), khả năng chịu nhiệt (125°C trở lên) và khả năng kháng hóa chất đối với chất lỏng ô tô. Cao su silicon và các hợp chất polyolefin liên kết ngang được xử lý trên máy nhào cao su phục vụ thị trường này. Khi quy mô sản xuất xe điện trên toàn cầu, nhu cầu tổng hợp đối với các loại cáp chuyên dụng này đang tăng lên nhanh chóng, kéo theo công suất nhào bổ sung được đưa vào sử dụng.

Tối ưu hóa quy trình kỹ thuật số và trộn được hỗ trợ bởi AI

Một số cơ sở tổ hợp cáp hướng tới tương lai đang triển khai các mô hình học máy dự đoán độ nhớt Mooney theo lô theo thời gian thực từ dữ liệu nhiệt độ và mô-men xoắn của máy trộn, cho phép hệ thống điều khiển điều chỉnh tốc độ rô-to hoặc kéo dài chu kỳ trộn trước khi đổ—thay vì phát hiện độ nhớt ngoài đặc điểm kỹ thuật trong quá trình thử nghiệm sau lô. Những người áp dụng sớm các hệ thống này báo cáo sự cải thiện năng suất lần đầu từ 2–4 điểm phần trăm và giảm tỷ lệ phế liệu hỗn hợp từ 30–40%.

Áp lực bền vững đối với công thức hợp chất

Áp lực ngày càng tăng nhằm loại bỏ các chất bị hạn chế—một số chất hóa dẻo, chất ổn định gốc chì trong PVC, chất chống cháy halogen hóa—đang thúc đẩy việc tái cấu trúc các hợp chất cáp. Các công thức mới thường hoạt động khác trong máy nhào cao su so với các hợp chất mà chúng thay thế: độ nhớt nóng chảy cao hơn, tương tác chất độn-polyme khác nhau, chu kỳ trộn dài hơn. Các nhà phát triển hỗn hợp cáp phải xác nhận lại chu trình trộn của máy nhào bất cứ khi nào công thức thay đổi, bổ sung khối lượng công việc kỹ thuật xử lý nhưng cũng tạo cơ hội đồng thời tối ưu hóa mức tiêu thụ năng lượng và thời gian chu kỳ mẻ.
